Projektbeschreibung

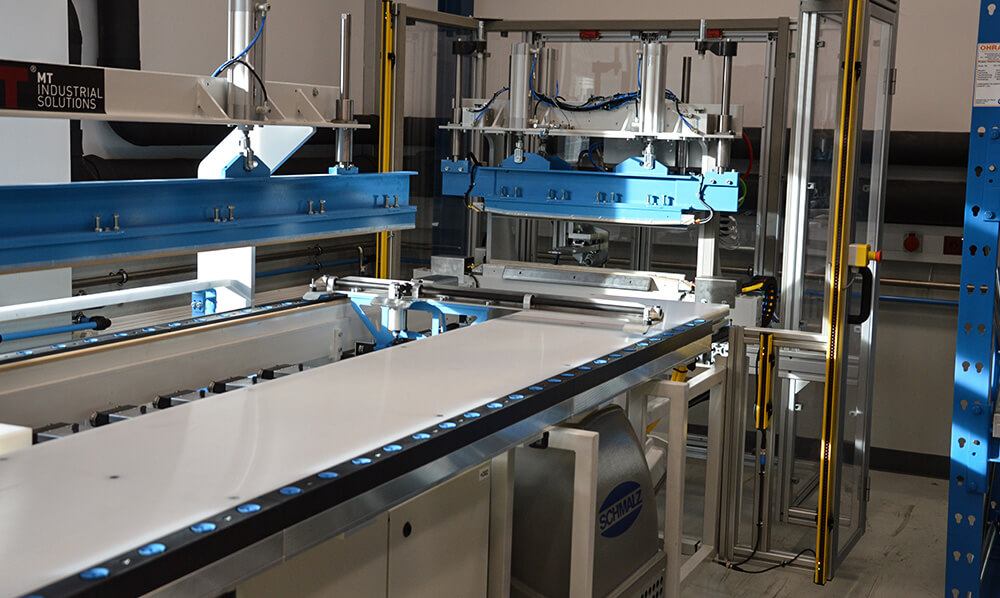

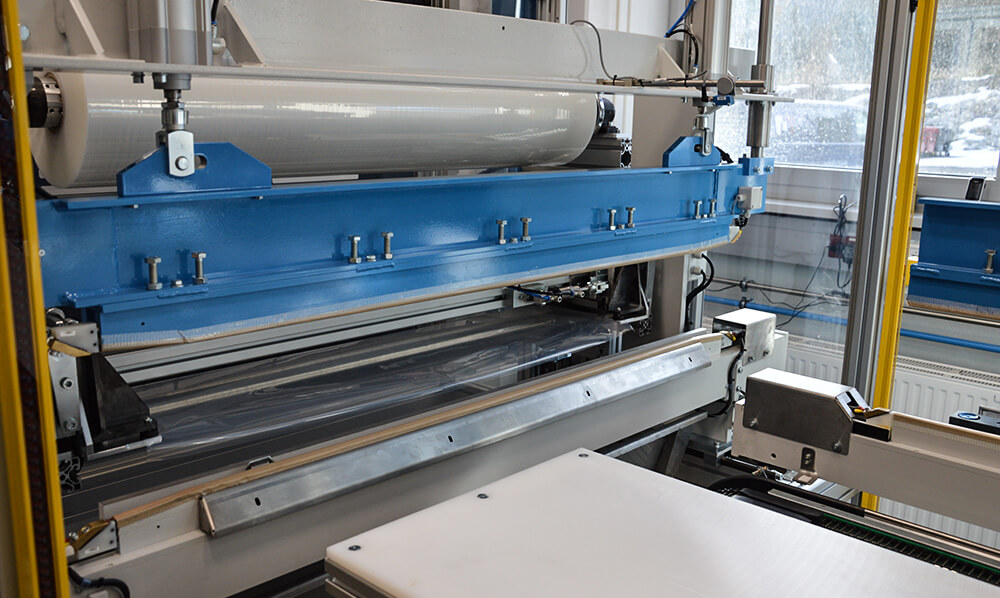

Automatische Folienabwickelung und Ablängen der Folie. Ablegen der Folie über den Verpackungstisch.

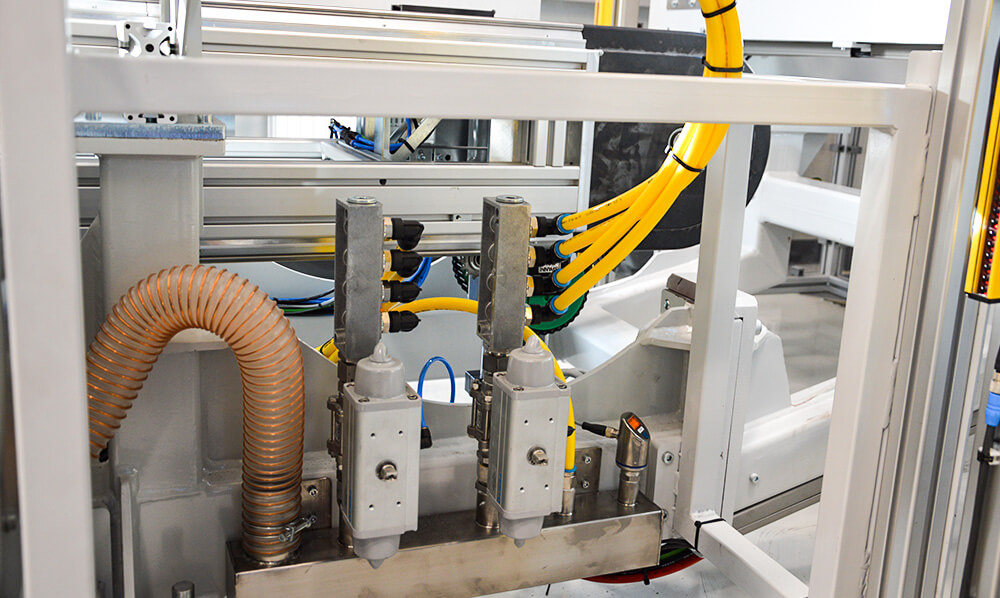

3 Seitige Verschweißung der Folie, Abschnitt des Folienüberstandes. Spül und Evakuierungsfunktion mit abschließender überdruck Dichtheitskontrolle.

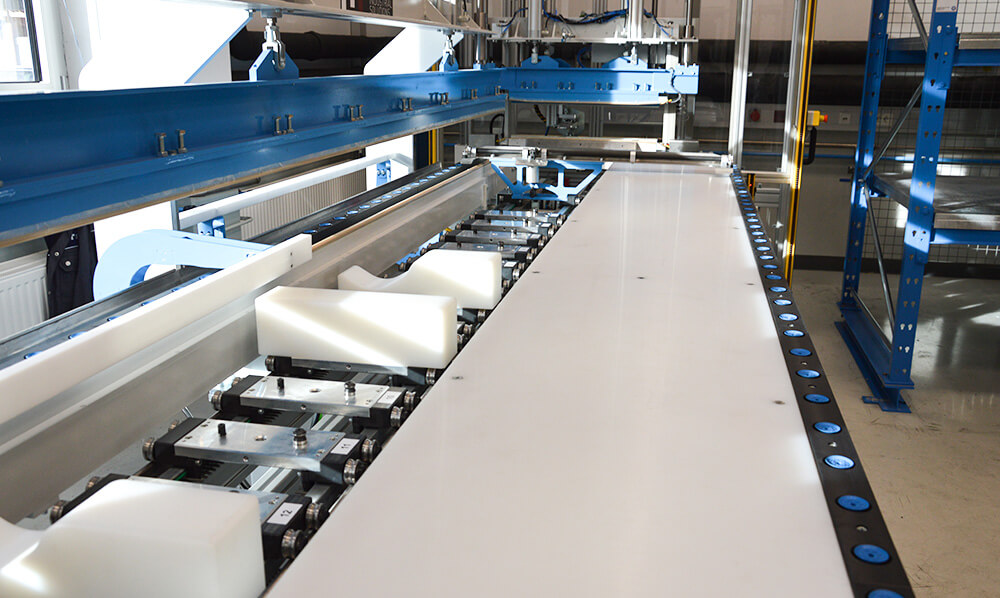

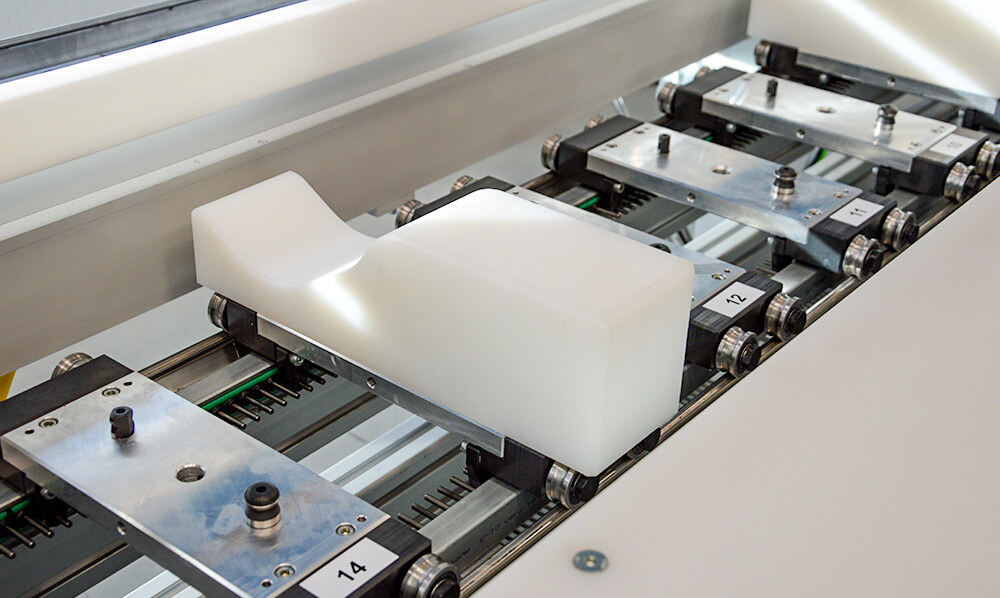

Variable Werkstückträgeraufnahmen um eine große Vielfalt an unterschiedlichen Produkten zu Verpacken.
Realisierung Qualitätssicherung: Scannen des zu Verpackenden Produktes, Speicherung eines CSV Files mit relevanten Verpackungsparametern.
(LE-Nummer, Datum, Uhrzeit, Verpackungsdauer, Folientype, Schweißtemperaturen, Schweißdauer, Ist-Druck Dauer Vakuumieren, Ist-Druck Begasen…
Sie sehen gerade einen Platzhalterinhalt von Vimeo. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenAufgabenstellung
Verpacken von Edelmetallen Rohlingen mit PA/PE Folie > 150μm, gasdicht und evakuiert zum Transport nach Übersee per Schiff.
Leistungsumfang
Konzept Erstellung

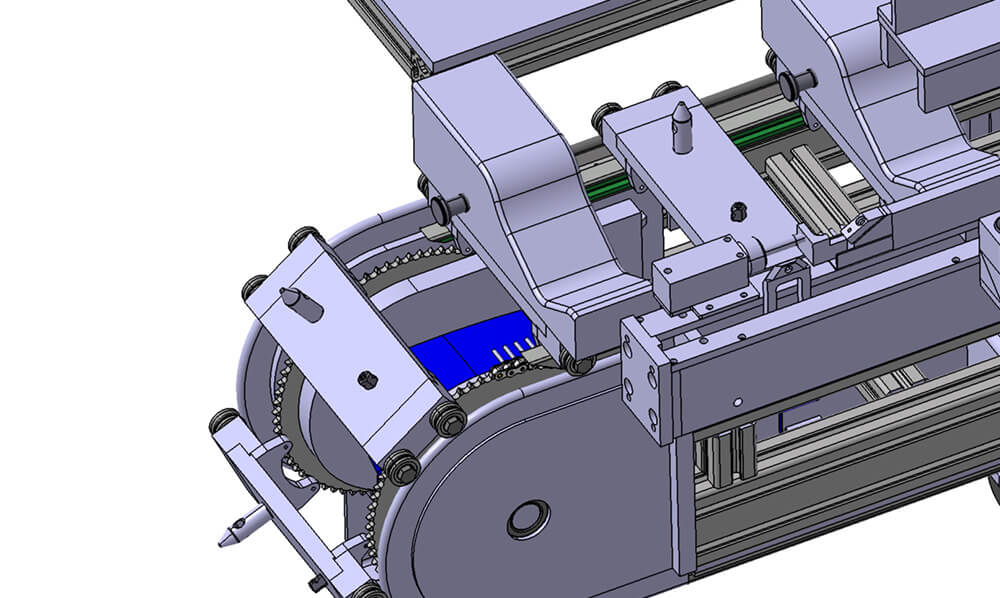

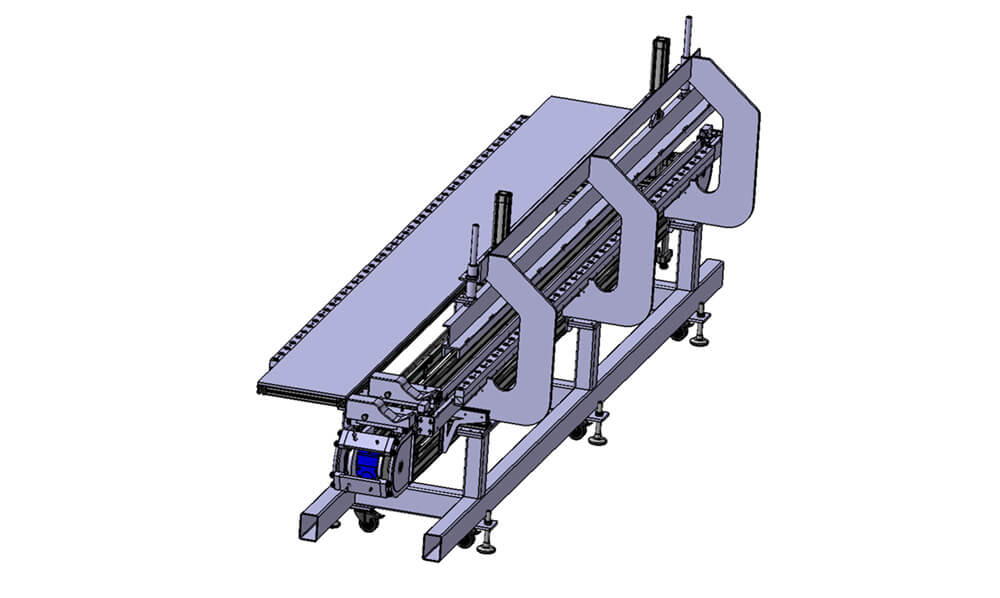

Konstruktion in 3D Solidworks
Risikoanalyse und Sicherheitstechnik
Mechanische Fertigung
Elektroplanung und Programmierung
Aufbau und Inbetriebnahme
E-Plan P8
Pneumatik Plan
Bedienungsanleitung
Wartungsanleitung
Stücklisten
Ersatzteillisten
CE-Konformität
Technische Daten
Rohre: D= bis 180 mm, L= bis 4000mm, max. Gewicht 350kg
Streifen: B= 350mm x H= 100mm, max. Gewicht 350kg
