Projektbeschreibung

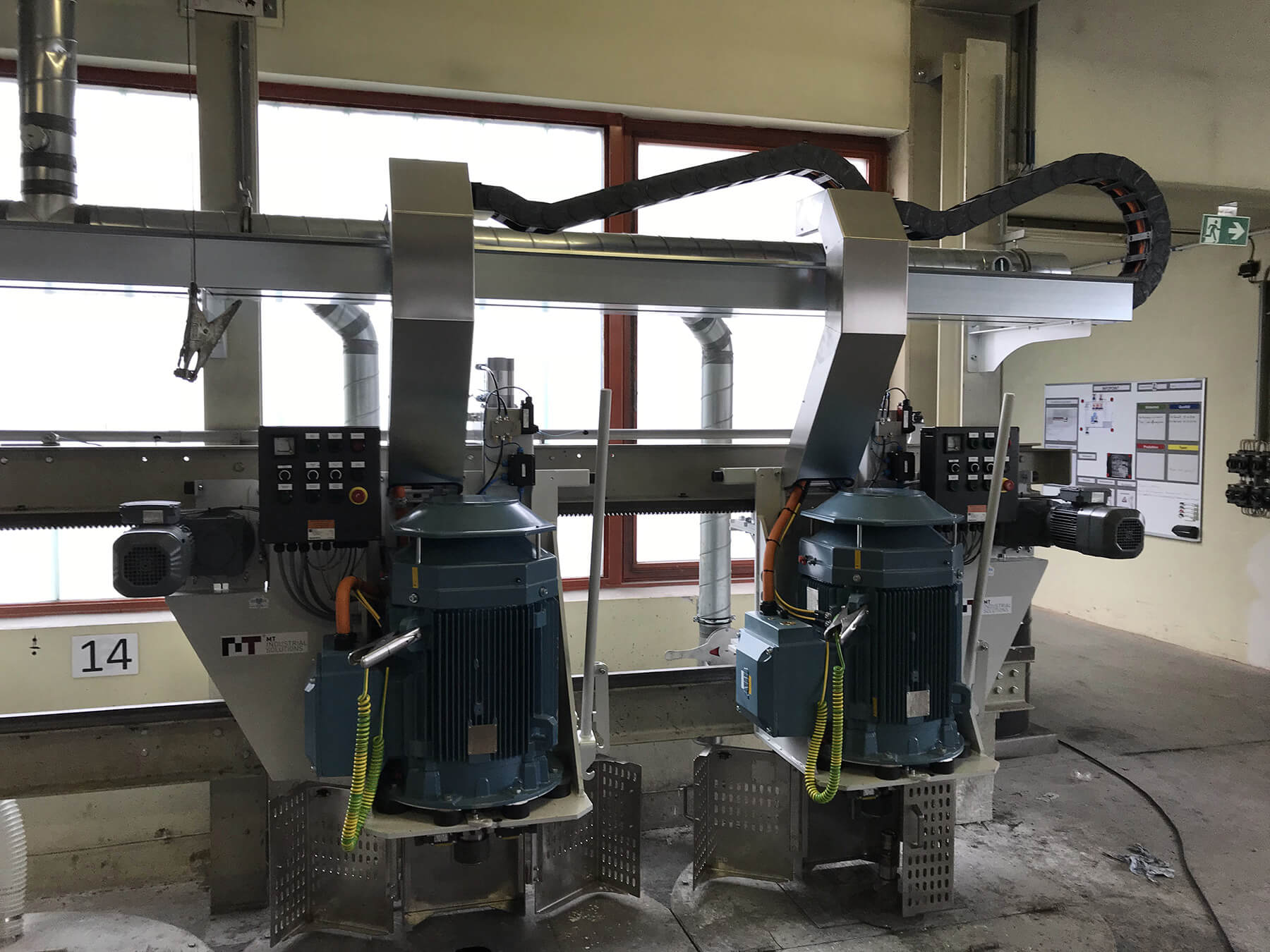

Der Bediener positioniert über Zweihandbedienung das Rührwerk zu einem der Mischbehälter.
Nachdem erreichen der Position verriegelt ein pneumatisch gesteuerter Zylinder die Position.
Mit einem Handhebel wird die Rührwerkswelle angehoben und in das Schnellspannsystem eingekuppelt. Ein Sicherheitssensor überwacht die den Ordnungsgemäß eingekuppelten Zustand.
Erst nach Schließen des Eingriffsschutz erfolgt die Einschaltfreigebe für das Rührwerk.
Rührwerksdrehzahl einstellbar am Bedienpult mittels Dreh-Potentiometer 0-100%.
Die im Rührwerksgestell eingebaute Schwingungsüberwachung begrenzt die Drehzahl bzw. Schaltetet dieses bei Überschreiten des max. erlauben Schwingung ab.
Schwingungsdämpfende Elemente zwischen Antriebsmotor und Gestell sorgen für den ruhigen Lauf.
Technische Daten:
55kW Rührwerksmotor, Rührwerkdrehzahl 1400 U/min, frequenzgeregelt.
Fahrwerk elektrisch angetrieben, positioniert selbsttätig zum angewählten Behälter.
Energiezuführung über Atex- zugelassenen Schleppkette.
Aufgabenstellung

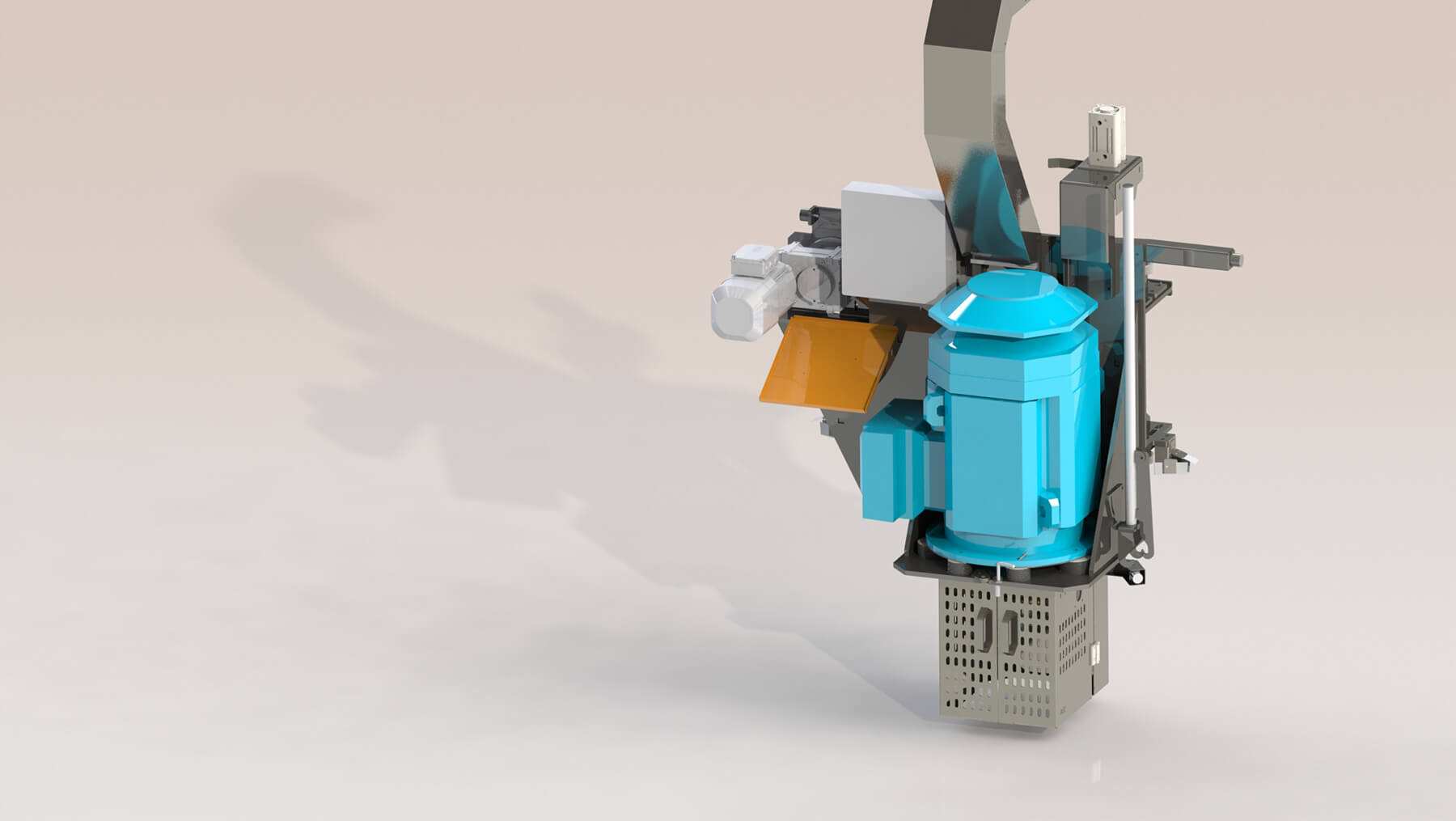

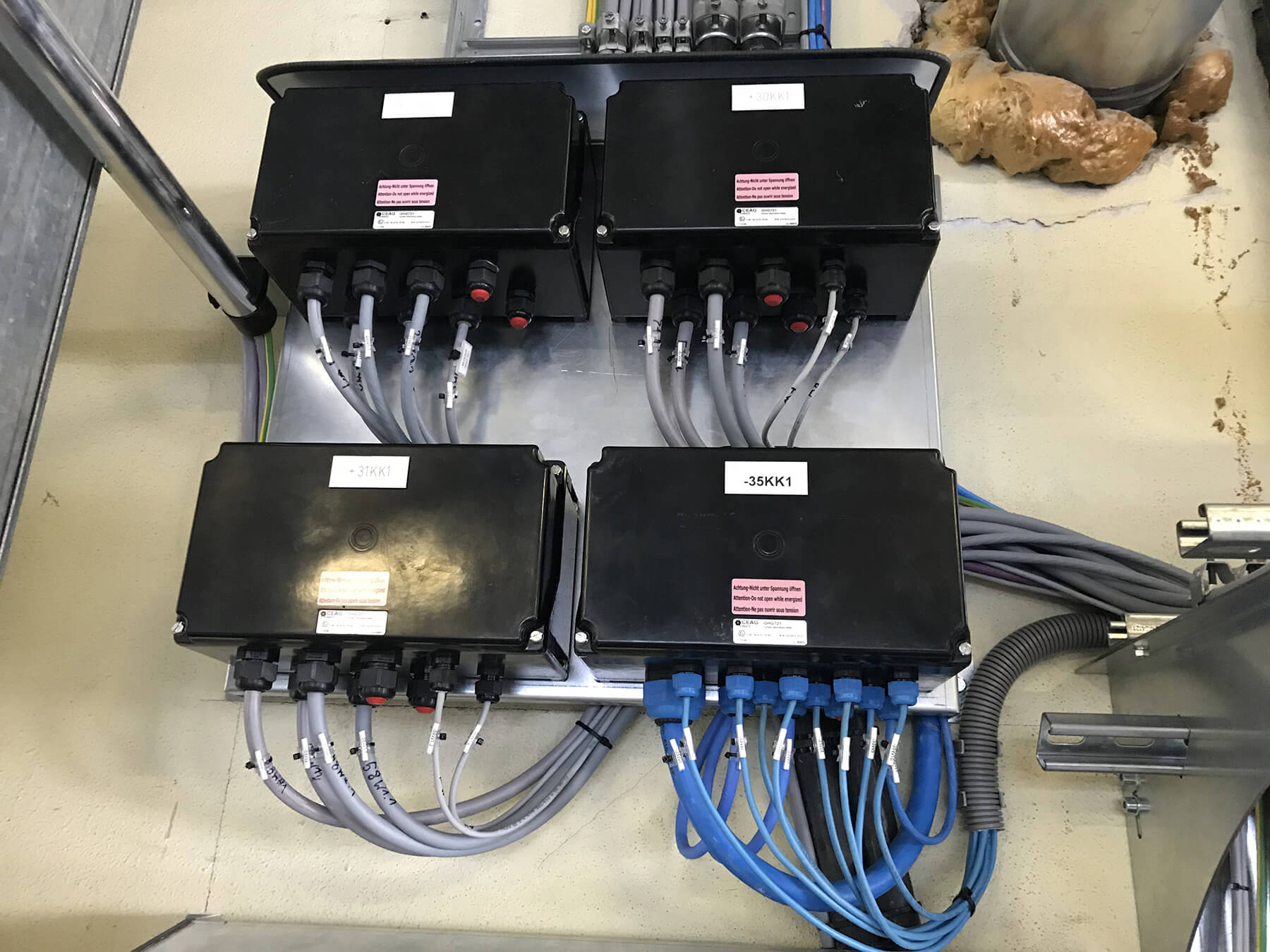

Mittels Zweihandbedienung positionierbare Rührwerke auf sieben Behältern mit Rührmöglichkeit. Ausführung gem. Atex-Richtlinie für Gas Zone1/2. Konstruktion und Fertigung eines Rührwerkes mit Schnellspannsystem für Rührwerkswelle.
Leistungsumfang
Konzept Erstellung

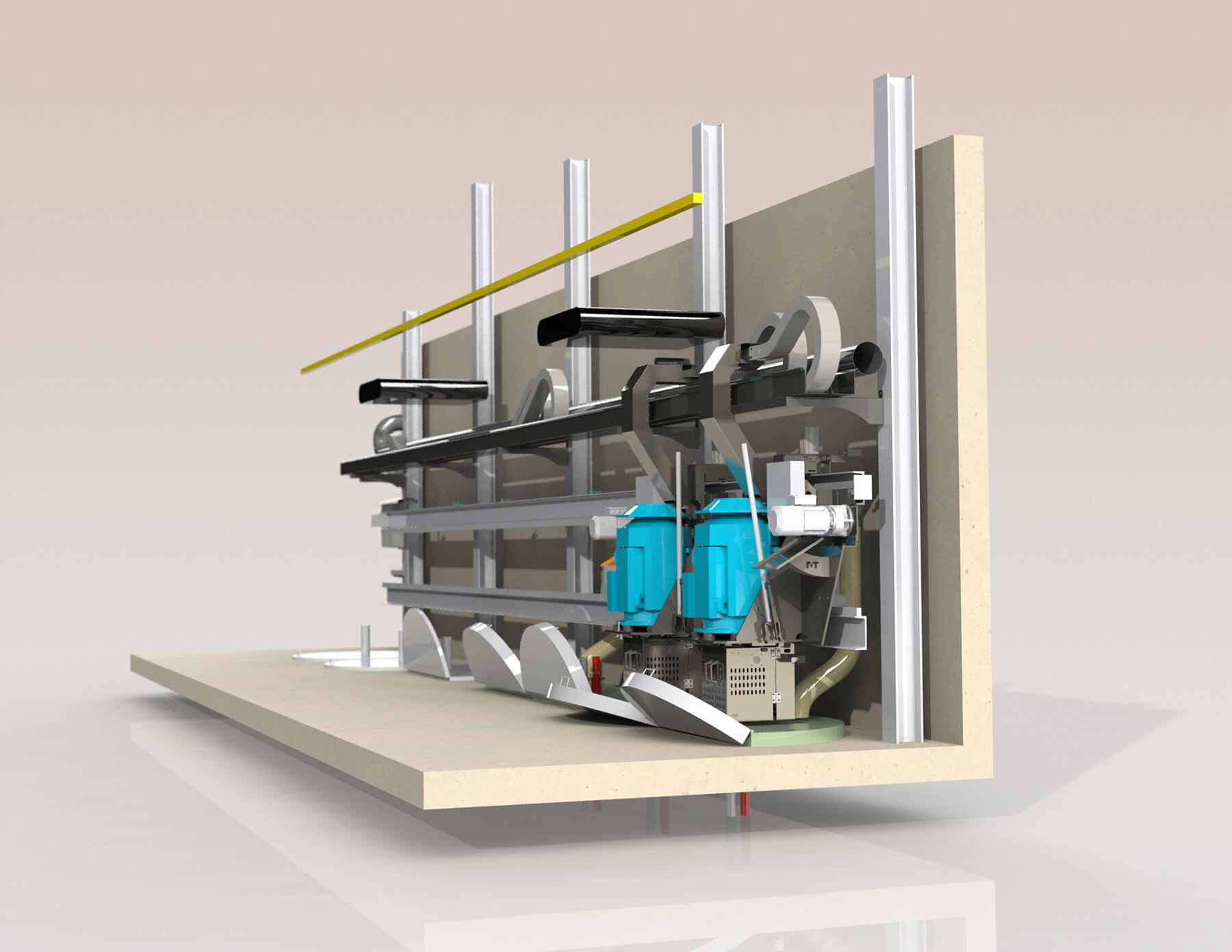

Konstruktion 3D CAD SolidWorks

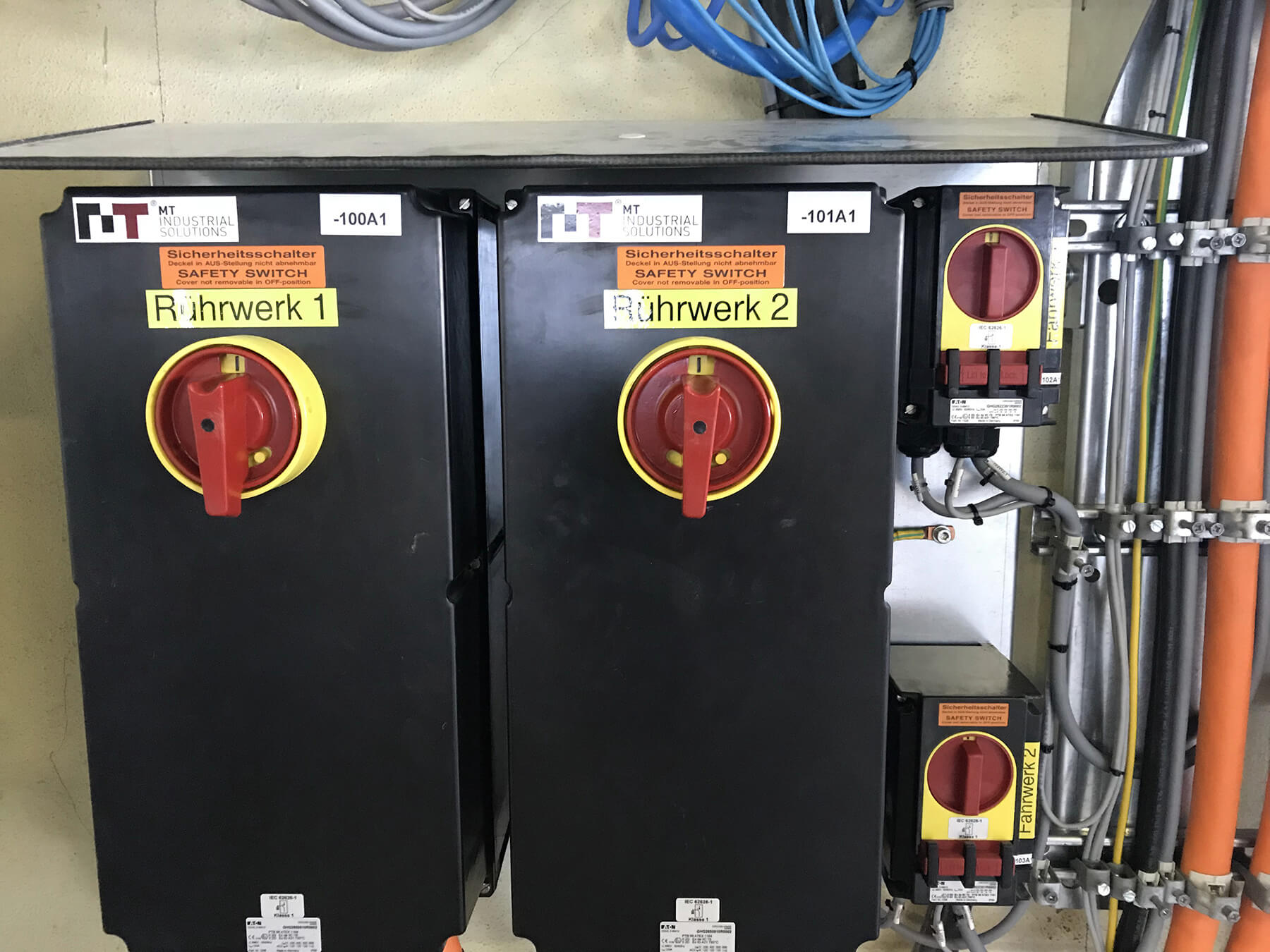

Risikoanalyse und Sicherheitstechnik
Mechanische Fertigung

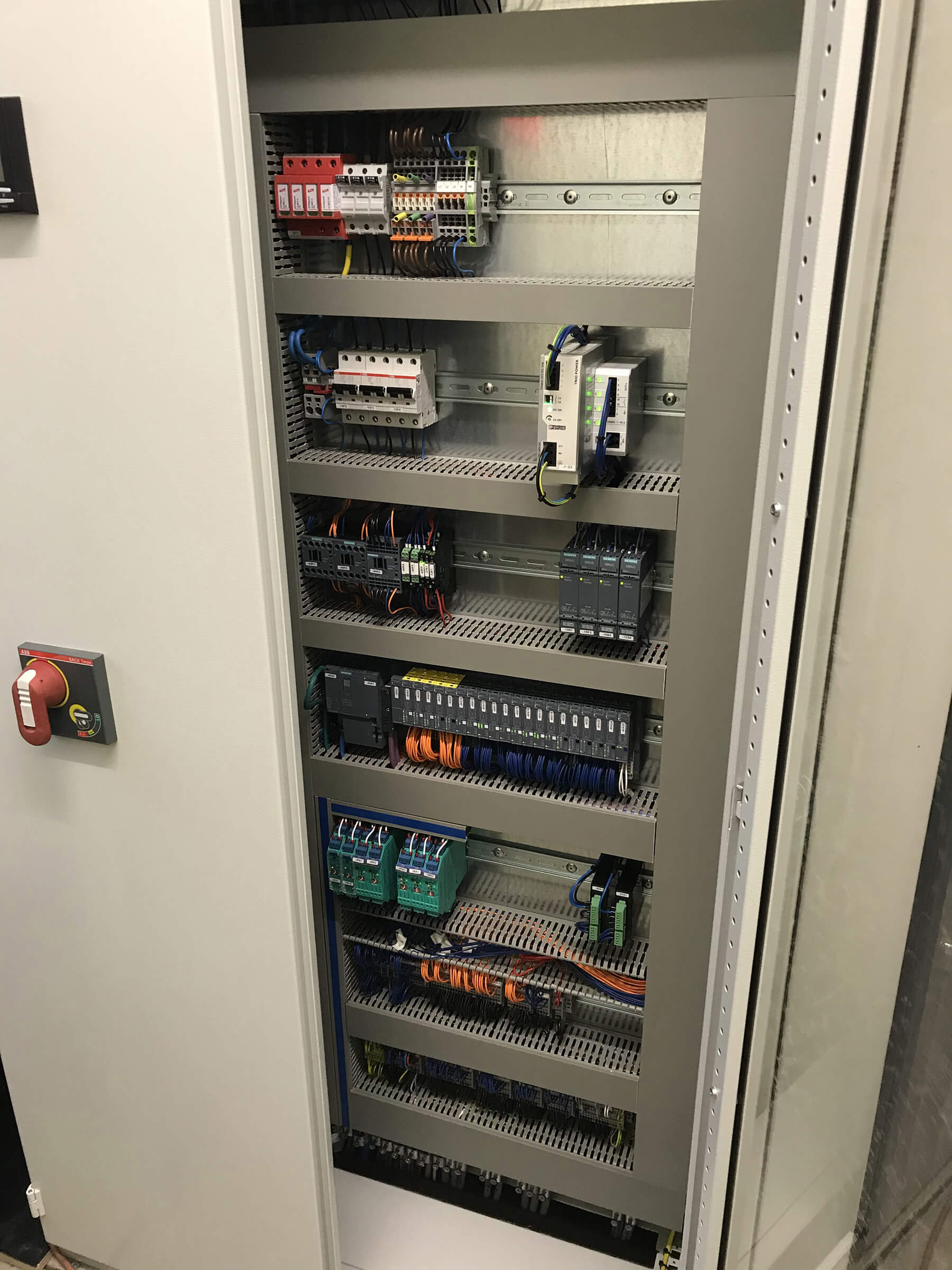

Elektroplanung EPlan P8
Programmierung Steuerung und Visualisierung Siemens TIA Portal
Aufbau und Inbetriebnahme
